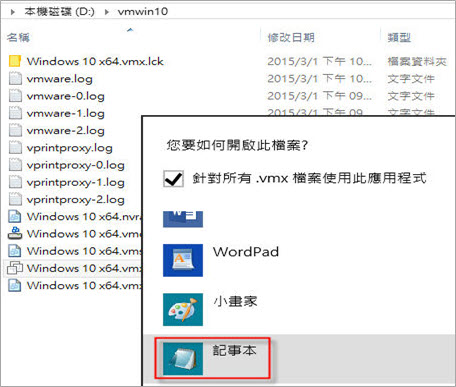

先關閉VMware Workstation程式，開啟「檔案總管」，切換至VM Windows 10虛擬機資料夾vmwin10->在Windows 10X64.vmx檔名上滑鼠按右鍵->開啟檔案->選擇預設程式。
選擇用「記事本」開啟。

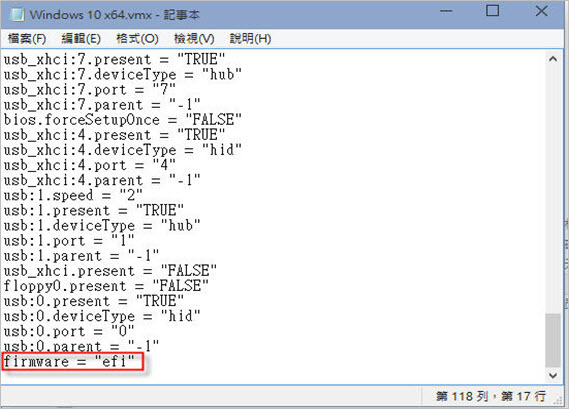

插入一行 firmware = "efi"
->檔案->儲存檔案。
如發生無法存檔，請先關閉VMware Workstation程式，再重新修改Windows 10X64.vmx->檔案->儲存檔案。

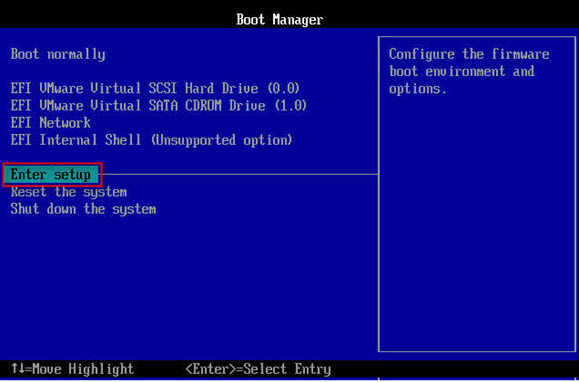

重新執行VMware Workstation，VM->Power->Power On to BIOS，即可進入UEFI BIOS畫面。選「Enter setup」->按「Enter」鍵。
選「Configure boot options」 ->按「Enter」鍵。
選「Change boot order」 ->按「Enter」鍵。
看到這個畫面直接按「Enter」鍵。

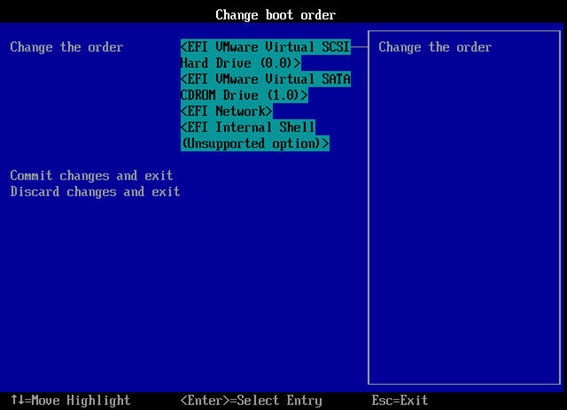

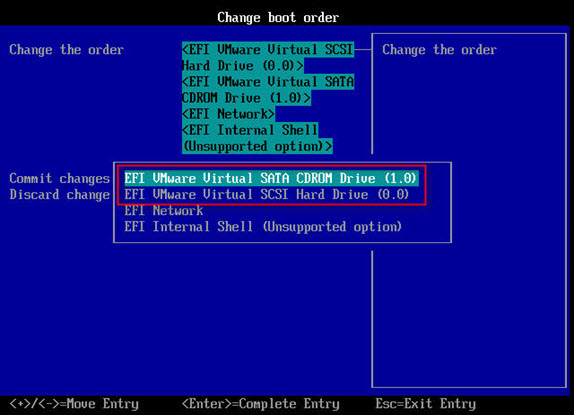

用+與-鍵，將SATA CDROM Drive移至第一順位，SCSI Hard Drive移至第二順位，按「Enter」鍵完成設定。

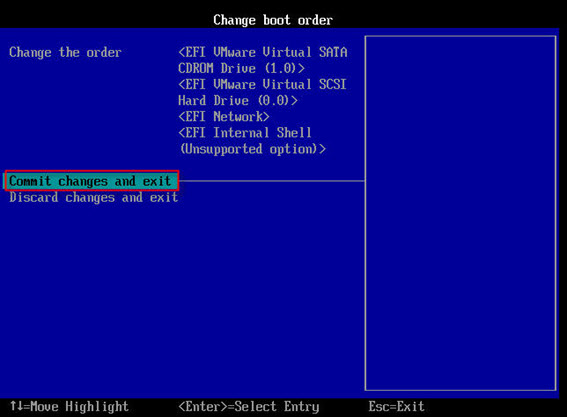

按 ↓ 鍵移至「Commit Changes and exit」 ->按「Enter」鍵。

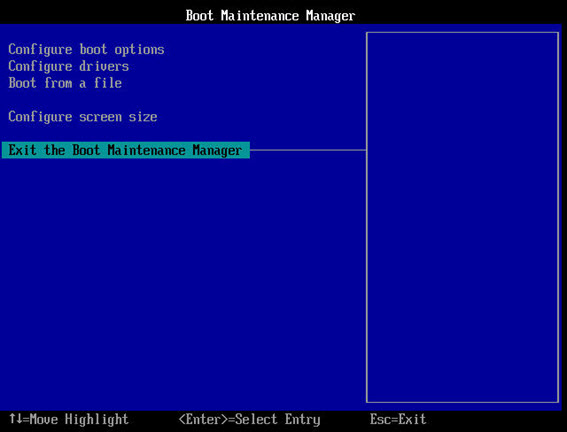

按↓ 鍵移至「Exit the Boot Maintenance Manager」 ->按「Enter」鍵。

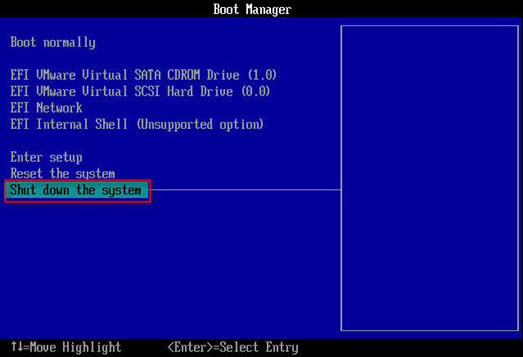

按↓ 鍵移至「Shut down the system」 ->按「Enter」鍵，完成將光碟設為UEFI BIOS開機的第一順位。
注意：
將VM的BIOS設為UEFI BIOS，也將光碟調為開機第一順位，放入原本可在傳統BIOS開機的Windows光碟或PE光碟，點「Power on this virtual machine」開機，卻不一定能開機，這是因為UEFI開機須有UEFI開機檔，原版Windows 10安裝光碟或ISO檔，有UEFI開機檔，所以，能順利開機，自製的多合一Windows 10安裝光碟或PE光碟或ISO檔，如沒有UEFI開機檔，就不能UEFI開機了。在這裡只是介紹UEFI BIOS而已，本文製作萬用還原Windows 10，還是使用傳統BIOS，如有練習設定UEFI BIOS，請關閉VM，用記事本開啟Windows 10X64.vmx檔，移除firmware = "efi"，儲存Windows 10X64.vmx檔，恢復至傳統BIOS。
從VM Virtual Machine UEFI BIOS 光碟開機的操作方式與傳統BIOS的VM Virtual Machine從光碟開機一樣。
2、於UEFI+GPT環境，還原安裝Windows 10
重灌或還原安裝之前請先備份資料，並暫時移除不是要重灌或還原安裝的硬碟，以避免操作過程發生失誤，資料被清除或覆蓋。
使用DISKPART將GPT轉MBR或MBR轉GPT，clean指令會將硬碟上所有分割區全數刪除，因此，執行DISKPART前要先將硬碟上要保留的資料備份。
在GPT磁碟分割重灌Windows 10/7/8/8.1的方法有：
(1)、保持原有GPT磁碟分割格式：
(A)、原有Windows 10/7/8/8.1系統可以開機，要重灌相同作業系統，只需用PE開機，將萬用還原映像檔還原至要重灌分割區，不需修護啟動引導，重開機，就可以自動完成系統部署。如原有Win 10/7/8/8.1系統已無法開機，可執行DISM++修護啟動引導，重開機，才能自動完成系統部署。
(B)、如萬用還原映像檔是GHO、TIB格式，要重灌的分割區，不用格式化清除原有系統，GHOST、Trueimage還原時會自動清除。如萬用還原映像檔是WIM格式，還原時不會自動清除原有系統，所以，還原前務必要先格式化要重灌的分割區。建議要重灌的分割區都先格式化。
(C)、採用這種方式，可將原有C碟要保留的資料，複製到到D、E..碟。
(2)、將GPT磁碟分割轉換為MBR
用PE開機，執行DiskGenius或PartAssist，將MBR轉GPT，可以順利完成，但將GPT轉MBR，按「套用變更」，顯示「儲存分割表出現錯誤」，無法順利完成，如下圖：
用舊版DiskGenius或PartAssist將GPT轉MBR操作過程會出現錯誤，因此，GPT轉MBR或MBR轉GPT，改使用diskpart指令，就不會有問題，操作過程如下：
開始->執行。
在「開啟」欄輸入 cmd ->確定。

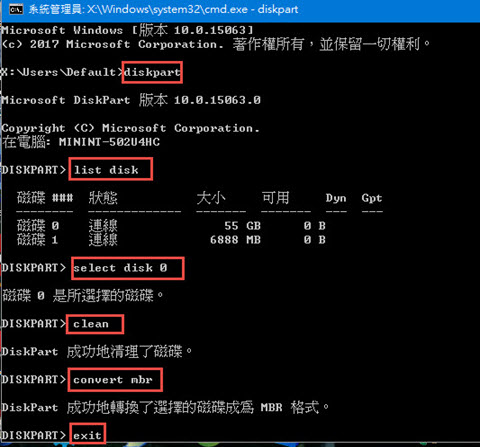

diskpart
list disk 顯示磁碟清單及其相關資訊。
select disk 0 選取要轉換的磁碟。
clean 完全刪除磁碟上的資料，變成空白的磁碟。
convert mbr 將GPT磁碟分割轉換為mbr。
（如要將mbr磁碟分割轉換為gpt，輸入 convert gpt）。
Exit 離開diskpart，結束 DiskPart 指令直譯器。

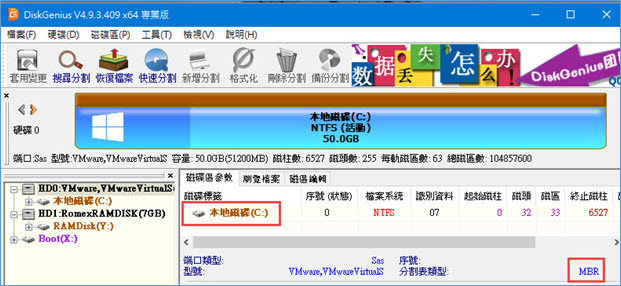

經過轉換的空白磁碟，就可以使用DiskGenius順利完成分割，設定啟動分割區，將萬用還原映像檔還原至啟動分割區，重開機，自動完成系統部署。
(3)、重新分割GPT磁碟
用PE開機，將有要保留的資料複製出來，整顆磁碟重新分割，把萬用還原映像檔還原至要重灌的分割區，執行DISM++修護啟動引導，重開機，才可以自動完成系統部署。
重新分割GPT磁碟操作程序->在空白磁碟上按滑鼠右鍵->選「新增磁碟區」。

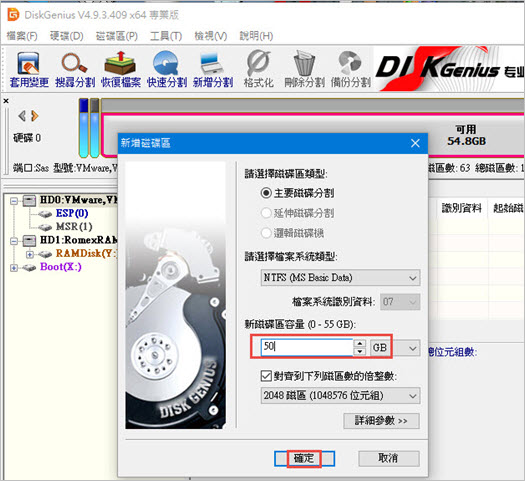

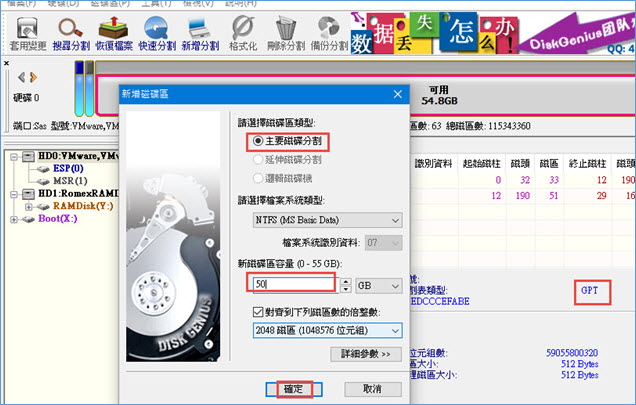

點選「主要磁碟分割」，設定新磁碟容量，這裡50GB的磁碟分割區是VM虛擬磁碟模擬用，實體磁碟要設比這裡大很多。記得勾選「對齊到下列磁區數的倍整數」，也就是4KB對齊，磁區數用預設2048。->按「確定」。

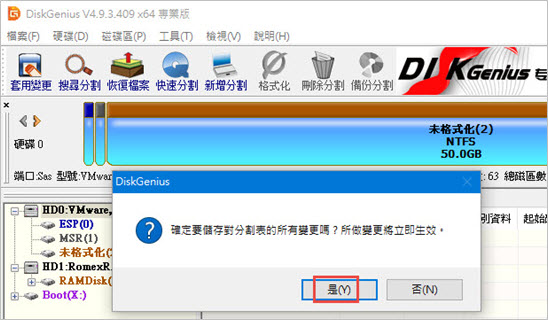

按「套用變更」->按「是(Y)」儲存分割表變更。
按「是(Y)」立即格式化。
使用磁碟分割程式預先分割GPT磁碟，不會自動產生「修復分割區」。不預先分割GPT磁碟，安裝Windows 10/8時，安裝過程會自動產生「修復分割區」。

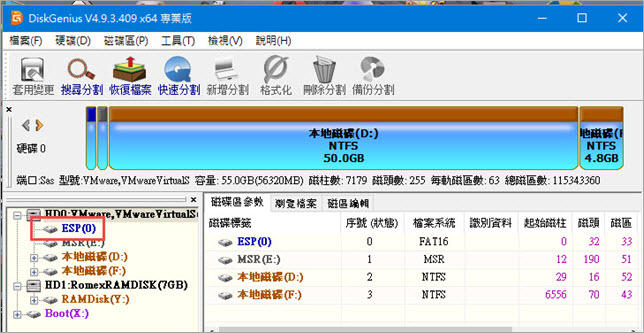

分割好之後，因沒有掛載ESP分割區，所以，ESP分割區磁碟機代號是0。
GPT磁碟分割好了之後執行Trueimage還原映像檔。
記得要重新開機進入PE，執行Trueimage還原映像檔，還原操作程序與還原至MBR磁碟一樣，要注意不要還原MBR。「MBR及第0軌」不要勾選。

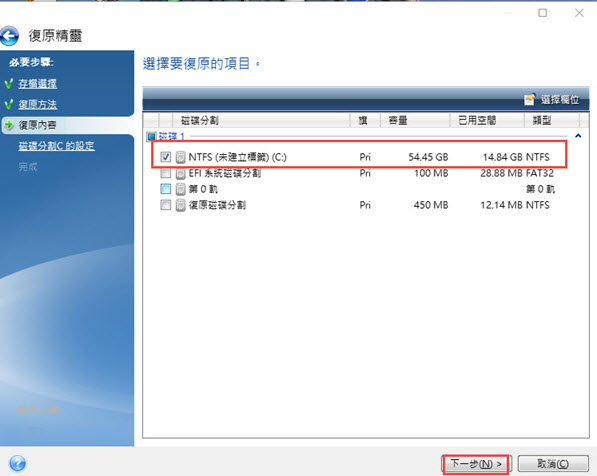

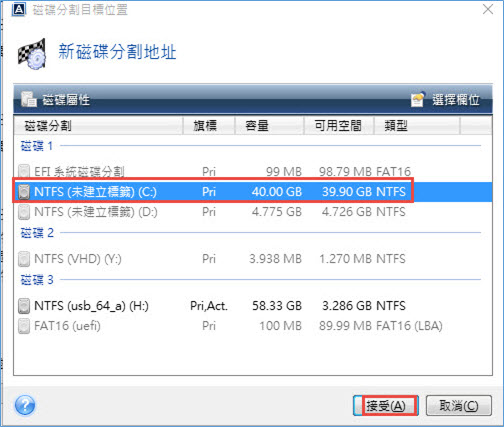

選映像檔要還原的分割區。->按「接受」->「下一步」->「繼續」。

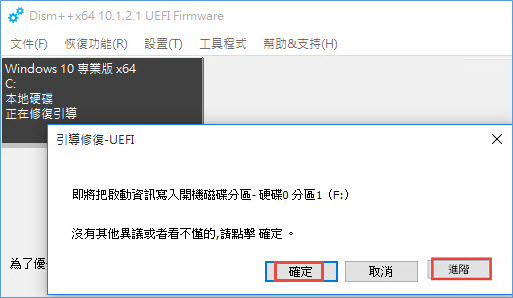

執行Dism++ ->恢復功能->Boot修護(引導修護)。
3、於GPT磁碟分割區-製作萬用還原Windows 10
在GPT磁碟分割與MBR磁碟分割，安裝Windows10的步驟，大同小異，只有在磁碟分割及安裝的分割區各有不同。
於未預先分割的GPT磁碟安裝Windows 10：
安裝Windows 10的過程，於「五、在Virtual Machine安裝Windows 10」已詳述，在此僅摘錄與磁碟分割有關畫面。->新增

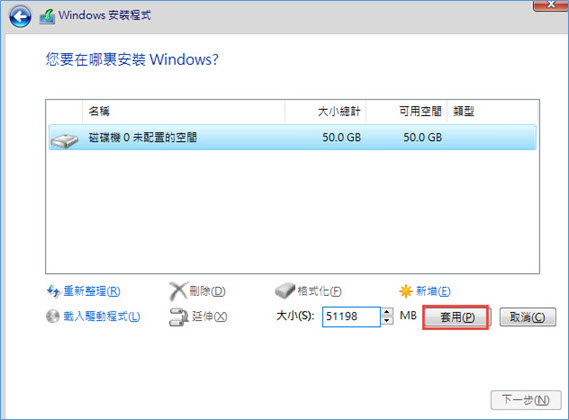

->套用。

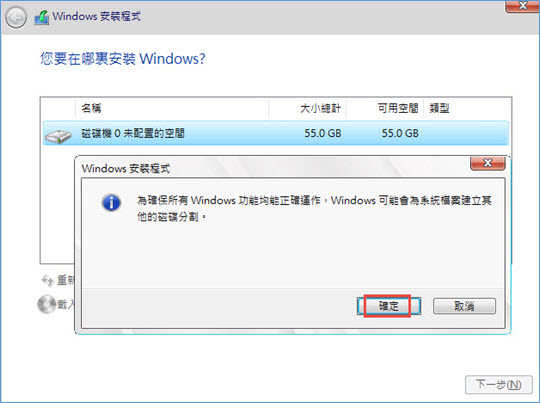

->確定。

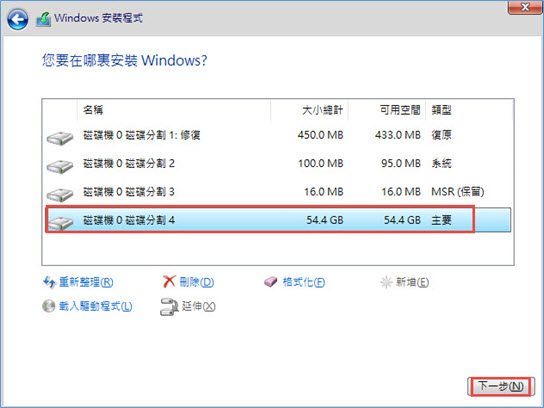

自動產生450MB復原分割區，100MB ESP分割區，16MB MSR分割區，Windows 10安裝於磁碟分割4。->下一步。

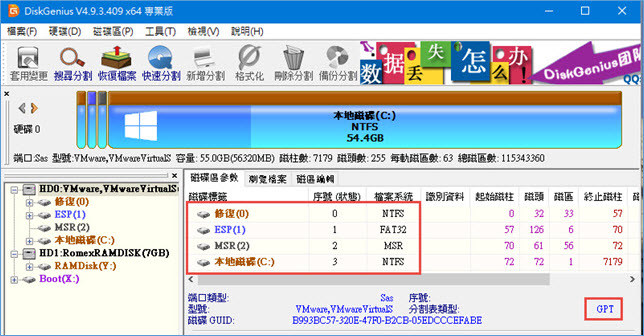

Windows 10安裝完成，在Windows環境，復原(修護)分割區、ESP分割區、MSR分割區，都會隱藏看不到。改用PE開機，執行DiskGenius查看分割區如下圖：
於預先分割的GPT磁碟安裝Windows 10：
使用磁碟分割軟體預先分割GPT磁碟，比未預先分割GPT磁碟，讓Windows安裝程式自動產生分割區，少了一個復原(修護)分割區。操作過程如下：
PE開機，執行DiskGenius分割空白GPT磁碟。

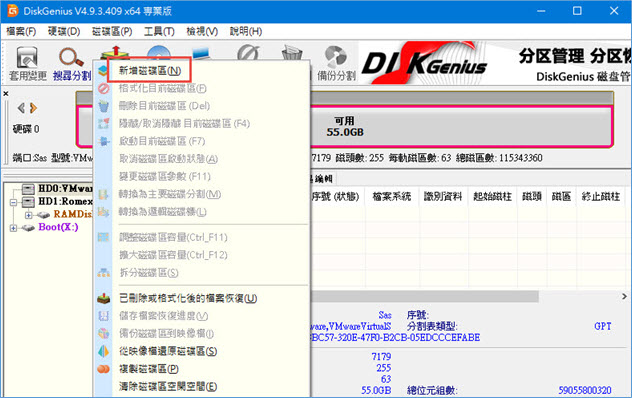

在空白GPT磁碟上按滑鼠右鍵->新增磁碟區。
點選主要磁碟分割->依使用需要輸入磁碟容量，下圖是在VM分割，磁碟容量小，實體磁碟容量大，通常會分割一個分割區當C碟，一個分割區當D碟，或第三個分割區當E碟，->確定。

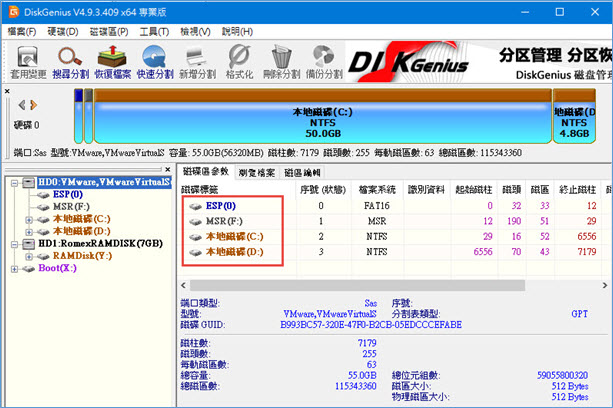

->套用變更。
分割完成的本地磁碟不一定是C、D，可能是D、E等，這沒關係，安裝Windows 10時磁碟機代號就會正常。
在PE分割好硬碟分割區，安裝Windows 10時，預設選擇安裝在第一個主要磁碟分割。安裝步驟於「五、在Virtual Machine安裝Windows 10」已詳述。
4、於未預先分割的MBR磁碟安裝Windows 10
安裝Windows 10的過程，於「五、在Virtual Machine安裝Windows 10」已詳述。在此僅摘錄與磁碟分割有關畫面。->新增。
->套用。
->確定。

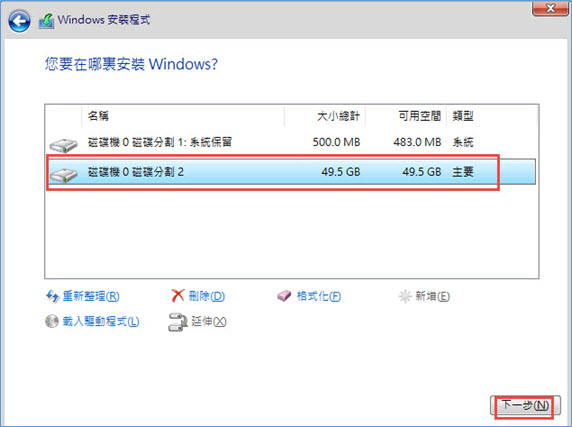

自動產生一個500MB Bitlocker磁碟加密用分割區。Windows 10安裝在主要磁碟分割。
Windows 10安裝完成，改用PE開機，查看分割區。
5、於預先分割的MBR磁碟安裝Windows 10:
安裝Windows 10的過程，於「五、在Virtual Machine安裝Windows 10」已詳述，在此僅摘錄與磁碟分割有關畫面。PE開機，執行DiskGenius，預先分割磁碟並格式化，因一般使用者極少用Bitlocker磁碟加密，就不用另分割一個500MB分割區。這裡50GB的磁碟分割區是VM虛擬磁碟模擬用，實體磁碟要設比這裡大很多，通常會將一顆硬碟分割為C碟及D碟，或再加個E碟，以方便資料分類儲存及備份系統。
分割好磁碟，安裝Windows 10時，選「自訂」。

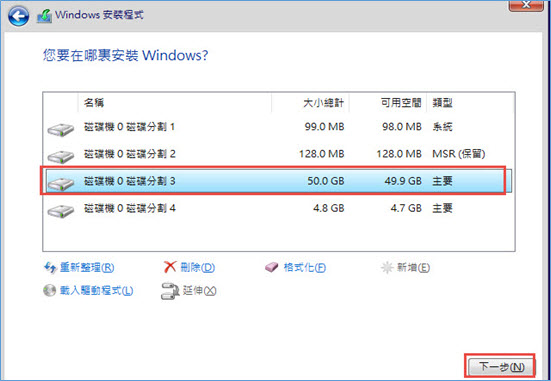

分割區已在PE預先分割好並格式化，因此，按「下一步」，繼續安裝。
6、在GPT磁碟分割區或MBR磁碟分割區製作及使用萬用還原Windows 10的優缺點
在GPT磁碟分割區製作及使用萬用還原映像檔
用diskgenius分割GPT磁碟，安裝Windows 10，備份整顆硬碟，還原整顆硬碟後的分割區。
未先分割GPT磁碟，安裝Windows 10，備份整顆硬碟，還原整顆硬碟後的分割區。

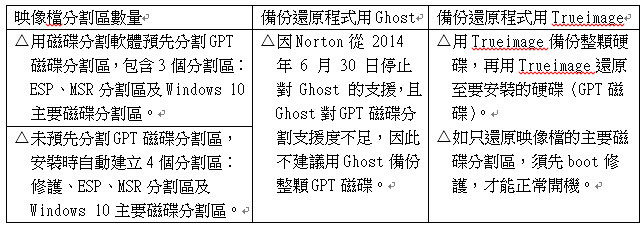

優缺點分析：
實務上，為了減少備份、還原時的困擾，製作萬用還原時，選擇在VM建立傳統BIOS的Windows Virtual Machines，將Windows 安裝在一個主要磁碟分割區，備份時，也只備分這個主要磁碟分割區，還原時不論是還原至MBR或GPT磁碟分割，都只還原至要安裝Windows的主要磁碟分割區。製作的萬用還原映像檔如有二個或三個分割區，將增加還原時的選擇分割區的困擾，因此，應避免MBR磁碟分割區製作的萬用還原映像檔有二個分割區，也不在GPT磁碟分割區製作萬用還原映像檔（會有二個或三個分割區），這樣做的優點是還原過程較單純。

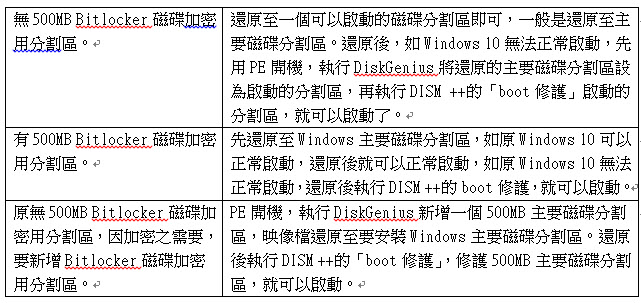

萬用還原映像檔還原至MBR磁碟：

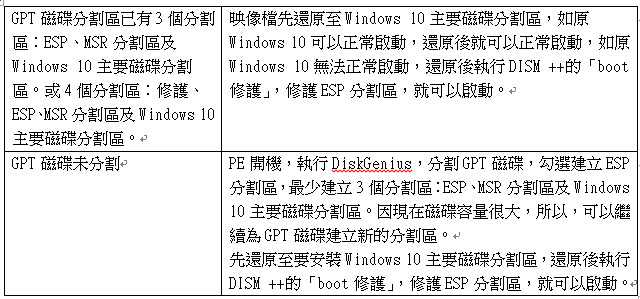

萬用還原映像檔還原至GPT磁碟：
隨著UEFI+GPT逐漸普及，改在VM的GPT磁碟分割製作萬用還原映像檔，備份VM整個GPT磁碟，還原時可能碰到以下幾種情況：
GPT萬用還原映像檔，還原至MBR磁碟分割區：
不論MBR磁碟有無500MB Bitlocker磁碟加密分割區，都只還原GPT萬用還原映像檔內安裝Windows 10的NTFS分割區至MBR磁碟要安裝Windows 10的分割區（須是啟動分割區）。無500MB Bitlocker磁碟加密分割區的MBR磁碟，還原後即可啟動。有500MB Bitlocker磁碟加密分割區的MBR磁碟，還原後執行DISM ++的「boot修護」，修護500MB Bitlocker磁碟加密分割區，就可以啟動，如還原前可以啟動Windows 10，就不用執行DISM ++的「boot修護」。
Diskgenius 4.9.5版可順利將GPT轉為MBR。
partition assistant 6.5版可順利將GPT轉為MBR。
GPT萬用還原映像檔，還原至GPT磁碟：
．還原至整顆GPT磁碟：GPT磁碟須是一顆新磁碟或整顆磁碟資料都不要了。用磁碟分割程式建立的GPT磁碟分割，分成3個分割區：ESP、MSR分割區及Windows 10主要磁碟分割區，沒有修護分割區，用TrueImage備份時，備份ESP、Windows 10主要磁碟分割區、第0軌，MSR分割區未出現在備份選項中，GPT萬用還原映像檔，還原至整顆GPT磁碟，會自動建立MSR分割區。如GPT磁碟未分割，安裝Windows 10時，安裝程式自動分割成4個分割區：修護、ESP、MSR分割區及Windows 10主要磁碟分割區，用TrueImage備份時，備份ESP、修護、Windows 10主要磁碟分割區、第0軌，MSR分割區未出現在備份選項中，GPT萬用還原映像檔，還原至整顆GPT磁碟，會自動建立MSR分割區。還原後即可啟動。因固態硬碟SSD速度快價格合理，現在一般文書處理用電腦，有人會加裝SSD當開機系統碟，遊戲或繪圖用電腦，就更需要了。SSD的介面有SATA、mSATA、M.2、PCI-E，SATA介面普遍，其次是M.2。PCI-E SSD 速度快，價格貴，用於高階機。固態硬碟的快閃記憶體晶片有SLC、MLC、TLC三種，性能及價格：SLC > MLC > TLC。TLC是目前SSD主流。使用GPT磁碟分割的SSD，整顆還原後，只有一個C碟，如只當Windows系統碟，就不用調整C碟大小，有需要D碟的，才需調整C碟大小，騰出空間建立D碟。一般的硬碟容量大，整顆還原後，請調整C碟大小，騰出空間建立D碟、E碟。
．只還原GPT萬用還原映像檔內安裝Windows 10的NTFS分割區至GPT磁碟要安裝Windows
10的分割區：GPT磁碟須是已分割好或原本就是可以開機的GPT磁碟，還原後，無法開機時，執行DISM ++的「boot修護」，修護ESP分割區，就可以啟動。

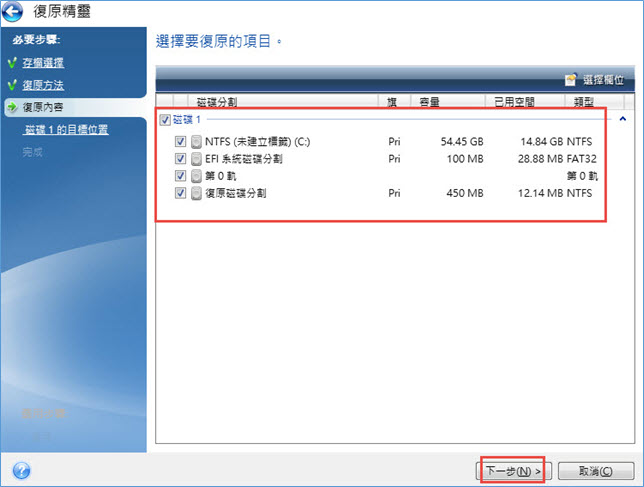

下圖是GPT萬用還原映像檔，要還原至整顆GPT磁碟。
．當硬碟容量超過2T，就須使用GPT磁碟分割才能使用大於2T的磁碟空間。
．喜歡用Ghost的人，搭配diskpart、Diskgenius、Dism++，仍然可以在MBR及GPT磁碟分割，順利完成備份與還原。Ghost配合工具程式，操作方便，但備份速度明顯比TrueImage慢，還原速度比TrueImage稍慢。TrueImage操作步驟雖較多，熟悉之後，也能很順利完成備份與還原。
．至於要在MBR或GPT磁碟製作萬用還原映像檔，各有優缺點，請自行選擇。給初學者使用的萬用還原映像檔，操作越簡單越好。給電腦工程師使用的萬用還原映像檔，備份、還原速度越快越好。備份、還原說明書詳細完整易懂，是使用者的福氣，可惜，這樣的說明書不好寫，因有些項目，讀者如沒有相對應的技術背景，不一定能看懂圖文。從做中學，多讀幾次說明書，累積背景知識，才能逐漸到位。
．舊版Diskgenius、partition assistant 將GPT轉換為MBR的過程，發生錯誤，無法順利轉換，Diskgenius 4.9.5版、partition assistant 6.5版已修正這個錯誤，都能順利轉換。

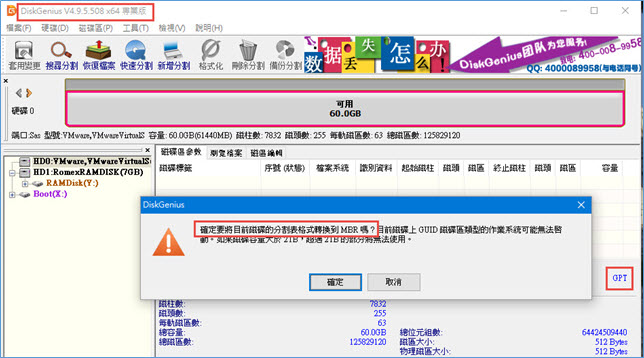

Diskgenius 4.9.5版可順利將GPT轉為MBR。

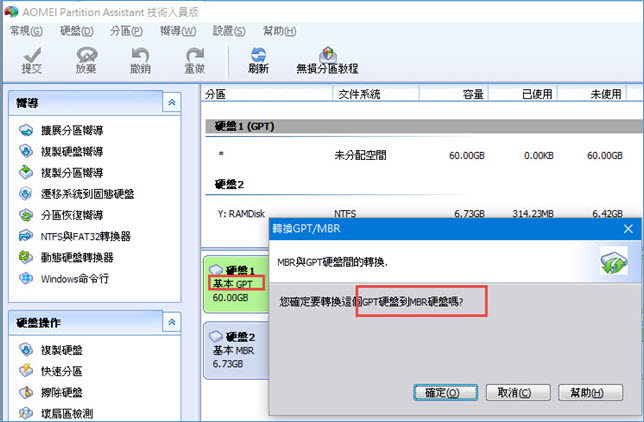

partition assistant 6.5版可順利將GPT轉為MBR。
